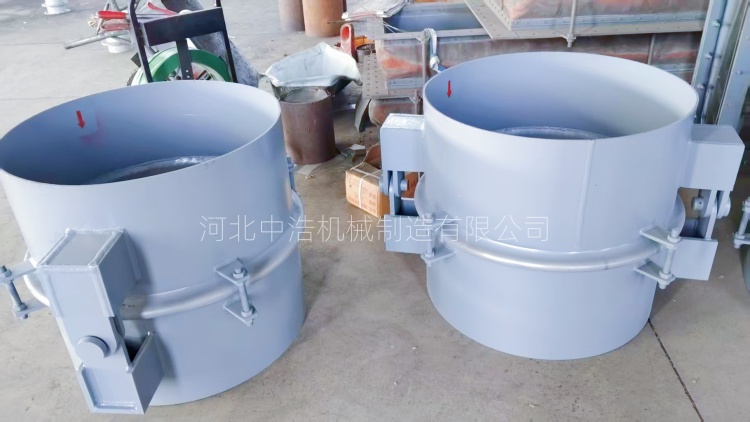

鉸鏈型波紋補償器制作關鍵是鉸鏈的精度與波紋元件的適配性，河北中浩根據經驗總結對波紋管及組件加工精度控制，其次對焊接工藝嚴格要求，滿足補償能力同時提升裝配精度，必要的成品檢測環節。







       波紋管采用整體液壓成型工藝 ，壁厚公差控制在0.1mm以內，波峰波谷偏差小于0.5mm,避免局部應力集中，材料需與介質適配。鉸鏈各組件包含鉸鏈板、銷軸等選用高強度合金鋼材，加工后卻使硬度≥HRC35，銷軸與鉸鏈孔之間間隙≤0.1mm，確實轉動靈活無卡阻，同時卻使承載強度。在焊接工藝上波紋管與鉸鏈和接管之間之間拼接采用不同焊接工藝常用氬弧焊打底再用電弧焊填充，焊接后需做滲透測試，高壓工況需用超聲檢測，避免氣孔、裂紋等缺陷，切記焊后做去應力處理，消除焊接應力，避免后期使用變形滲漏。







     卻使裝配精度，切記嚴格校準鉸鏈軸同心 度，從而使補償器僅沿預設鉸鏈方向偏轉，無額外徑向位移干擾，限位組件安裝準確，按照設計補償量調整限位行程，偏差小于1mm，禁止超量程使用導致波紋管損壞。成品完成做無滲漏壓力試驗，偏轉性性能測試，驗證鉸鏈轉動可靠性和疲勞壽命。
