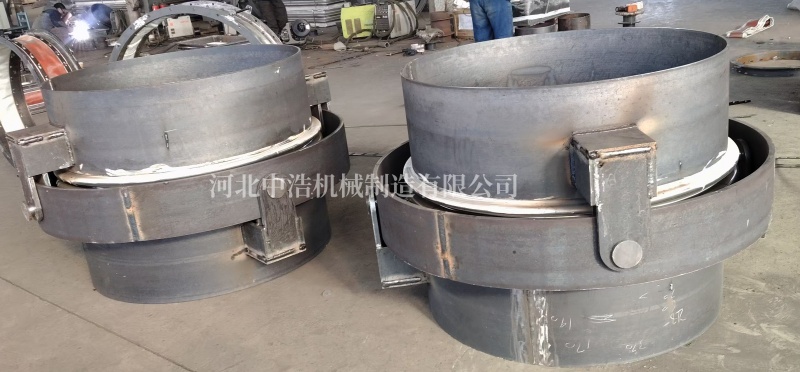

萬向節膨脹節，也叫做萬向鉸鏈補償器，適用于以任意軸為主要角度運動的應用。基本構造包括波紋管、端管、立板、鉸鏈板、銷軸、萬向環等部件。波紋管作為主要的彈性元件，能夠根據管道的位移變化進行伸縮變形。鉸鏈結構和銷軸則允許補償器在多個方向上自由移動，同時承受管道的壓力推力和其他外力。這種設計使得鉸鏈補償器能夠廣泛應用于化工、石油、熱電、冶金、城市集中供熱等領域的管道系統中，特別是在需要承受復雜位移變化的場合，如地溝和高空架設的管道中。‌







       萬向節膨脹節（或萬向鉸鏈補償器）是鉸鏈?zhǔn)脚蛎浌?jié)的另一種變體。 然而，這種類型的單元吸收周邊平面上的角旋轉。 這是通過使用兩對半鉸鏈來實現的，兩對半鉸鏈連接到膨脹節的每一端，銷端以 90 度的角度連接到浮動環上。 這將形成一個伸縮接頭，當認為接頭的一端被固定時，它會產生一個等于波紋管允許旋轉角兩倍的旋轉錐。 萬向節附件與鉸鏈附件一樣，切記設計成能夠承受壓力推力和所有其他外部施加的載荷。
