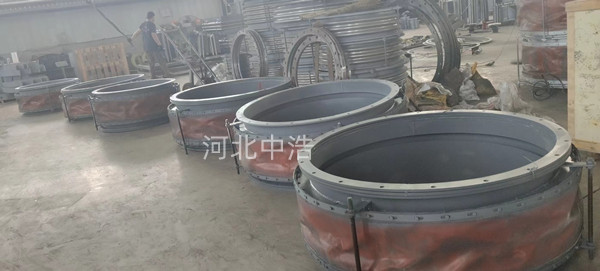

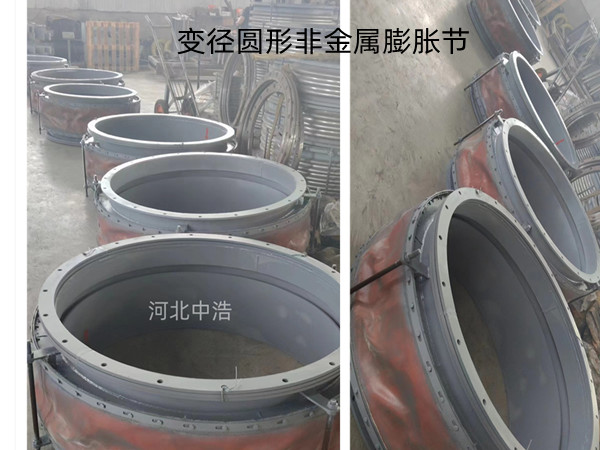

河北中浩生產 圓形變徑非金屬膨脹節能夠在不同管道直徑間提供柔性連接裝置，主要由非金屬圈帶，主要材料橡膠、纖維織物、陶瓷纖維、硅橡膠、氟橡膠等，根據不同工況選擇不同，金屬框架一般選擇不銹鋼、碳鋼、法蘭等與管道材質相同材質，保持連接穩定性。變徑設計可實現橫向、角向、軸向多方位位移補償，同時 具有耐腐高溫，抗震減噪等功能。變徑設計重點是靈活適應管道不同連接需求，提高系統靈活、適應性。







一：結構特點：

1、非金屬圈帶材料，耐腐耐耐溫硅橡膠、氟橡膠等纖維織物，外層陶瓷纖維膠層加強防腐，再加鋼絲網防止介質雜志滲透，微膨脹節壽命周期又一次加固，作為主體部分，有著優異彈性和密封性。。

2 、金屬框架：通過特殊變徑工藝設計，滿足不同管道管徑需求，實現多方位位移補償能力。金屬框架則由雙相不銹鋼波紋管和法蘭組成，確保膨脹節結構強度和剛度，即實現非金屬?gòu)椥杂写_保傳遞載荷。

3、多層結構：內襯加導流筒，同時增強膨脹節抗介質沖刷能力，提高使用壽命。





二：應用領域和工作原理：

變徑非金屬膨脹節廣泛適用于石油、化工、冶金、電力 、熱力、航空航天管道系統中，尤其適用敢問、高壓、耐腐介質且存在復雜管道位移如煙風、除塵、熱油、、蒸汽等管道中。變徑非金屬膨脹節會在管道發生溫度變化、介質流動、外力作用發生位移時，彈性部件發生變形，吸收位移產生應力和能量，從而保護管道系統不受損害，良好密封性防止泄露，維持系統穩定運行。
